好的使用方式对滚筒冷渣机的使用寿命有着非常大的帮助，那么关于滚筒冷渣机的机构以及功能大家了解多少呢?下面详细为大家介绍：

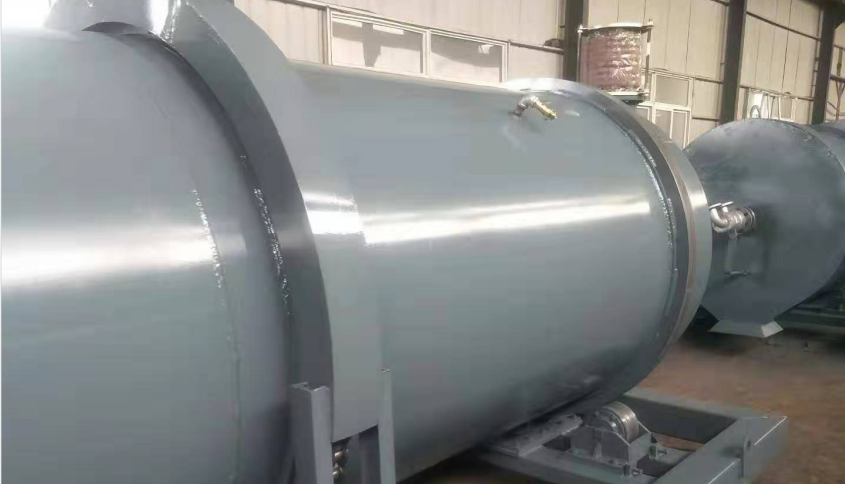

1、滚筒：由内筒、外筒套装一起构成，并与热膨胀节、旋转接头、回水管形成封闭水腔。内筒内壁焊有呈螺旋状分布的螺旋叶片及纵向叶片，能将灰渣的热量通过传导、对流、辐射等多种形式传递到循环冷却水中。
2、驱动机构：由减速机支架、摆线针轮减速机、主动链轮、被动链轮和套筒滚子链等组成。主要功能是驱动滚筒旋转，推动灰渣向出口流动。
3、转动系统：由支承圈、支承轮、挡轮等组成，支承圈套装在滚筒外，在驱动机构驱动下带动滚筒在四个支承轮上旋转。通过支承轮的调整可实现滚筒高度的调整，应对支承圈磨损后滚筒高度的下降。挡轮可限制滚筒轴向位移。
4、进渣装置：由进渣口、进渣管、进渣箱体、封渣装置等组成。锅炉底渣经进渣口通过进渣管流入冷渣机滚筒内，进渣箱体设负压风口，封渣装置通过反螺旋防止灰渣泄漏。
5、冷却水系：由旋转接头、筒口水管、回水管、金属软管等组成，能将吸收的灰渣热量带走。其中旋转接头部分将进水、回水均置于出口端，不仅方便检修，而且安全。旋转接头装设有压力表、热电阻、安全阀等安全附件，具体方位和安装方式见附图;按工程要求安全附件有的装设于冷却水管道之上。
6、出渣装置：由出口密封罩、出渣口等组成。按需要设负压风口、放灰口等，密封罩分可方便拆卸的上下两部分，方便检修。
7、电控装置：主要指电控箱和相关控制仪表等，为冷渣机工作提供动力和控制信号，能输出远方信号，便于远方控制。
